Le rétroéclairage est l’un des composants essentiels d’un téléviseur LCD. Contrairement aux écrans OLED, une dalle LCD ne peut pas produire de lumière par elle-même et a donc besoin d’une source lumineuse placée derrière l’écran. Le rétroéclairage traverse les pixels LCD, ce qui permet à l’image d’apparaître à l’écran.
Il existe deux principaux types de rétroéclairage LED : Direct LED et Edge LED. Au fil du temps, les fabricants ont développé de nombreuses variantes et améliorations de ces technologies, notamment FALD, Mini LED, RGB LED et Micro RGB LED.
Les fabricants de téléviseurs ont également introduit leurs propres termes marketing pour différents systèmes de rétroéclairage, comme LED Plus et NANO Full LED.

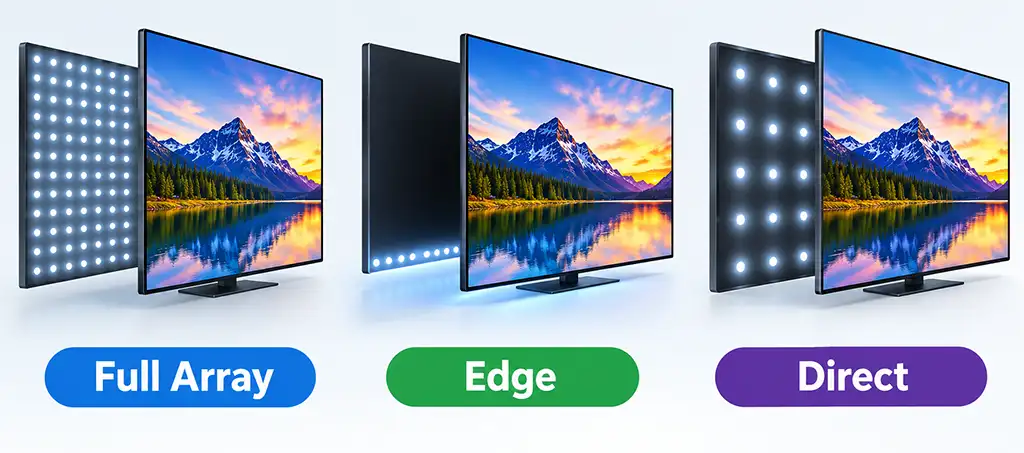

Rétroéclairage Edge LED
Dans un système de rétroéclairage Edge LED, les LED sont placées sur les bords de l’écran plutôt que sur toute la surface derrière la dalle LCD. Généralement, les LED sont disposées le long du bord inférieur de l’écran. La lumière est ensuite répartie sur toute la surface de l’écran grâce à une couche spéciale réfléchissante et conductrice de lumière, qui diffuse la lumière du bas vers le haut.
Le principal avantage de cette conception est qu’elle permet aux fabricants de créer des téléviseurs très fins. Comme les LED, généralement disposées sur deux bandes LED, sont installées sur les bords de l’écran, moins d’espace est nécessaire derrière la dalle LCD. Les écrans Edge LED sont également moins coûteux à fabriquer. Cependant, cette technologie présente certains inconvénients. Il est pratiquement impossible de mettre en œuvre un système de gradation locale, car une seule LED éclaire une grande partie de l’écran.
Rétroéclairage Direct LED
Dans un système de rétroéclairage Direct LED, les LED sont placées directement derrière la dalle LCD. Elles sont réparties sur toute la surface arrière de l’écran et émettent leur lumière vers la dalle. Des lentilles spéciales peuvent être utilisées pour répartir la lumière de manière plus uniforme, tandis qu’une couche réfléchissante aide à diriger la lumière vers l’écran.
Les systèmes Direct LED les plus simples utilisent un nombre relativement réduit de LED. Sur ces téléviseurs, l’ensemble du rétroéclairage peut fonctionner comme un système unique, sans contrôle séparé des différentes zones de l’écran. Il existe également plusieurs variantes de la technologie Direct LED, avec différentes dispositions des LED et différents types de LED.
Le principal inconvénient est que le téléviseur nécessite davantage d’espace derrière la dalle LCD pour accueillir les LED et les composants optiques qui distribuent la lumière. Par conséquent, un téléviseur Direct LED peut être plus épais qu’un modèle équipé d’un rétroéclairage Edge LED. Cependant, les écrans Direct LED modernes peuvent être assez fins, car la technologie a considérablement évolué.
Direct LED est parfois abrégé en DLED. Il est important de comprendre que le terme Direct LED décrit uniquement la disposition des LED. Il ne signifie pas que le téléviseur dispose d’une gradation locale ou d’un grand nombre de zones de rétroéclairage contrôlées indépendamment.
Rétroéclairage Full Array LED
Full Array LED est une forme avancée de rétroéclairage Direct LED. Dans un système Full Array, les LED sont réparties sur toute la surface arrière de l’écran au lieu d’être placées uniquement dans certaines zones.
Cette disposition permet de contrôler le rétroéclairage de manière plus uniforme sur l’ensemble de l’écran et constitue une meilleure base pour la gradation locale. En divisant les LED en différentes zones, le téléviseur peut augmenter ou réduire indépendamment la luminosité de différentes parties de l’écran.
Le terme Full Array décrit la disposition physique des LED. Il n’indique pas combien de LED sont utilisées ni combien de zones de gradation contrôlées indépendamment le téléviseur possède.
Il existe également des variantes plus avancées du rétroéclairage Full Array, notamment Mini LED, RGB LED et Micro RGB LED. Elles utilisent différents types et différentes dispositions d’éléments électroluminescents afin d’améliorer le contrôle du rétroéclairage et la qualité d’image.
Ainsi, deux téléviseurs Full Array peuvent offrir une qualité d’image très différente. Un modèle peut disposer d’un nombre relativement faible de zones de rétroéclairage, tandis qu’un autre peut en avoir des centaines, voire davantage.
Gradation locale et zones de rétroéclairage
La gradation locale permet au téléviseur de contrôler indépendamment différentes zones du rétroéclairage. Plus le nombre de zones contrôlées indépendamment est élevé, plus le téléviseur peut ajuster précisément la luminosité dans différentes parties de l’image.
Par exemple, les téléviseurs équipés d’un rétroéclairage Edge LED disposent généralement de seulement deux zones de gradation, tandis que les téléviseurs Direct LED classiques peuvent avoir plusieurs grandes zones. Avec des zones aussi grandes, il est difficile d’ajuster précisément le rétroéclairage en fonction de l’image affichée à l’écran. De la lumière peut donc apparaître dans des zones qui devraient être noires. Cela est normal sur les téléviseurs LCD.
En général, plus le nombre de zones est élevé et plus leur taille est réduite, plus le téléviseur peut contrôler précisément le rétroéclairage. Mini LED et les technologies similaires sont particulièrement efficaces à cet égard, car elles permettent d’utiliser un très grand nombre de petites zones de rétroéclairage.
Cependant, le nombre de zones ne détermine pas à lui seul la qualité d’image. La dalle LCD elle-même joue également un rôle important. Un téléviseur disposant d’un grand nombre de zones de gradation peut tout de même produire une image moins bonne qu’un modèle haut de gamme doté de moins de zones.
Variantes du rétroéclairage Direct LED
Le rétroéclairage Direct LED a évolué vers plusieurs conceptions différentes. Les fabricants ont augmenté le nombre de LED, réduit leur taille, modifié le type de lumière qu’elles produisent et développé différentes méthodes de contrôle du rétroéclairage.
Full Array LED utilise des LED réparties sur toute la surface située derrière l’écran. Cela permet d’obtenir un éclairage plus uniforme qu’avec un rétroéclairage de base utilisant moins de LED. Le nombre de LED peut varier considérablement selon les modèles, de sorte que le nom Full Array ne permet pas à lui seul de déterminer le niveau de sophistication du rétroéclairage.

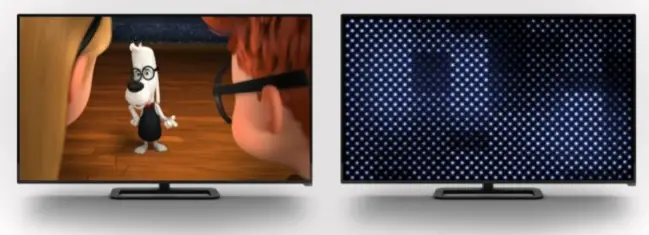

FALD, ou Full Array Local Dimming, divise le rétroéclairage Full Array en zones contrôlées indépendamment. Le téléviseur peut augmenter la luminosité de certaines zones tout en réduisant celle d’autres zones en fonction de l’image. En général, un plus grand nombre de zones plus petites permet un contrôle plus précis du rétroéclairage et un meilleur contraste.
Dual LED utilise deux types de LED ayant des températures de couleur différentes. L’un produit une lumière plus chaude et l’autre une lumière plus froide. Le téléviseur ajuste l’équilibre entre les deux afin de modifier la température de couleur du rétroéclairage. Samsung a utilisé le nom Dual LED sur certains de ses téléviseurs QLED.
Mini LED utilise des LED beaucoup plus petites que celles des rétroéclairages LED conventionnels. Cela permet de placer beaucoup plus de LED derrière l’écran et de créer un plus grand nombre de zones de gradation. Plus le nombre de zones est élevé, plus il est possible de contrôler précisément les parties claires et sombres de l’image.
RGB LED utilise des LED rouges, vertes et bleues séparées au lieu de LED blanches conventionnelles. Le contrôle indépendant des trois couleurs permet un meilleur contrôle du spectre du rétroéclairage et peut contribuer à élargir la gamme de couleurs de l’écran.
RGB Mini LED combine des LED RGB avec la technologie Mini LED. Les LED plus petites permettent de créer un rétroéclairage dense avec de nombreuses zones contrôlées indépendamment, tandis que les sources lumineuses RGB offrent un contrôle supplémentaire de la couleur du rétroéclairage.
Les fabricants utilisent également leurs propres appellations pour certains systèmes de rétroéclairage. Il s’agit de noms marketing et non de types de rétroéclairage distincts.
Samsung Direct Full Array est le nom marketing utilisé par Samsung pour son rétroéclairage Full Array. Samsung a utilisé des appellations telles que Direct Full Array 8×3 et Direct Full Array 16×3 pour différents modèles de téléviseurs.
Samsung Quantum Matrix est le nom marketing utilisé par Samsung pour son rétroéclairage Mini LED avec gradation locale. Quantum Matrix Pro est une version plus avancée de ce système utilisée sur certains modèles de téléviseurs Samsung.
Sony XR Backlight Master Drive est le nom marketing de Sony pour son système de contrôle du rétroéclairage Mini LED. Il est utilisé avec Mini LED et la gradation locale sur certains téléviseurs Sony.
LG Full Array Dimming est le nom marketing de LG pour son système de gradation locale Full Array. Il désigne un rétroéclairage avec des LED réparties sur la partie arrière de l’écran et contrôlées par différentes zones.
LED Plus est un autre nom marketing utilisé par certains fabricants pour certains systèmes de rétroéclairage LED. Sa mise en œuvre exacte peut varier selon le fabricant et la génération du téléviseur.
NANO Full LED est également un nom marketing associé au rétroéclairage Full Array. Il désigne des LED réparties derrière l’écran plutôt que placées uniquement sur ses bords. NANO Full LED ne doit pas être confondu avec NanoCell, qui est une technologie d’affichage distincte de LG.
| Rétroéclairage ou nom | Ce qu’il décrit | Caractéristique principale |
|---|---|---|
| Full Array LED | LED réparties sur toute la partie arrière de l’écran | Répartition plus uniforme du rétroéclairage |
| FALD | Full Array avec des zones contrôlées indépendamment | Gradation locale et meilleur contraste |
| Dual LED | Deux types de LED avec des températures de couleur différentes | Contrôle de la température de couleur du rétroéclairage |
| Mini LED | LED plus petites utilisées en grand nombre | Davantage de LED et de zones de gradation |
| RGB LED | Sources lumineuses rouges, vertes et bleues | Meilleur contrôle du spectre du rétroéclairage |
| RGB Mini LED | Sources lumineuses RGB combinées aux Mini LED | Contrôle plus précis de la luminosité et des couleurs |
| Samsung Direct Full Array | Nom marketing de Samsung | Rétroéclairage Full Array |
| Samsung Quantum Matrix | Nom marketing de Samsung | Mini LED avec gradation locale |
| Sony XR Backlight Master Drive | Nom marketing de Sony | Contrôle du rétroéclairage Mini LED |
| LG Full Array Dimming | Nom marketing de LG | Gradation locale Full Array |
| LED Plus | Nom marketing du fabricant | Contrôle supplémentaire du rétroéclairage |
| NANO Full LED | Nom marketing du fabricant | Rétroéclairage Full Array |
