Les téléviseurs modernes disposent de plusieurs types de ports permettant de connecter des appareils externes. Le plus important est le HDMI, mais les téléviseurs peuvent également disposer de ports USB, Ethernet, d’une sortie audio optique, d’entrées d’antenne et satellite et, sur les anciens modèles, de connecteurs vidéo composante, composite ou SCART.
Le nombre et le type de ports dépendent du modèle du téléviseur. Certains connecteurs se trouvent aujourd’hui principalement sur les anciens téléviseurs, tandis que le HDMI, l’USB et les connexions réseau sont devenus des standards sur la plupart des modèles modernes.

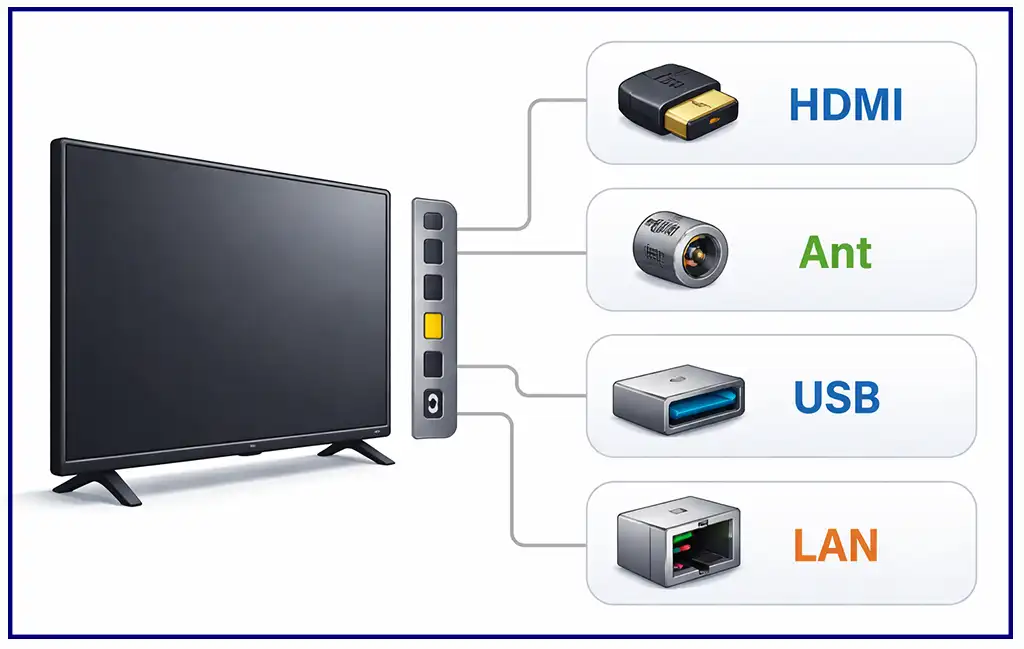

Présentation des ports et connecteurs du téléviseur
| Port | Fonction principale | Type de signal | Utilisation sur les téléviseurs modernes |
|---|---|---|---|
| HDMI | Vidéo et audio | Numérique | Très courant |
| USB | Supports de stockage et périphériques | Numérique | Très courant |
| Ethernet (LAN) | Internet et réseau domestique | Numérique | Courant |
| Optical (S/PDIF) | Audio externe | Numérique | Courant |
| ANT IN | Antenne ou télévision par câble | RF | Courant |
| SAT | Télévision par satellite | RF | Présent sur certains modèles |
| Component (Y/Pb/Pr) | Anciens appareils vidéo | Analogique | Rare |
| Composite (AV/RCA) | Anciens appareils vidéo et audio | Analogique | Rare |
| SCART | Équipements européens anciens | Analogique | Obsolète |
| IR Out | Contrôle d’appareils externes par signal infrarouge | Infrarouge | Rare |
Le choix de la connexion dépend de l’appareil que vous souhaitez connecter. Pour une console de jeu ou un lecteur Blu-ray, le HDMI est généralement la meilleure option. Une barre de son se connecte généralement via HDMI ARC ou eARC, tandis qu’Ethernet permet d’obtenir une connexion réseau filaire stable.
HDMI
HDMI (High-Definition Multimedia Interface) est le principal connecteur utilisé pour transmettre des signaux vidéo et audio numériques vers le téléviseur et depuis celui-ci. Il est utilisé avec les consoles de jeu, les appareils de streaming, les lecteurs Blu-ray, les ordinateurs, les amplificateurs AV et les barres de son.
Le HDMI transmet la vidéo et l’audio avec un seul câble, ce qui le rend beaucoup plus pratique que les anciennes connexions analogiques.
Les capacités du HDMI dépendent à la fois de la spécification HDMI et de sa mise en œuvre sur le téléviseur. La présence d’un port HDMI 2.1 ne signifie pas nécessairement que le téléviseur prend en charge toutes les fonctions associées au HDMI 2.1.
Versions HDMI
| Version HDMI | Fonctions typiques |
|---|---|
| HDMI 1.3 | Bande passante plus élevée et prise en charge de l’audio multicanal |
| HDMI 1.4 | Vidéo 4K jusqu’à 30 Hz, 3D, ARC |
| HDMI 2.0 | Vidéo 4K jusqu’à 60 Hz |
| HDMI 2.0a | Ajout de la prise en charge du HDR |
| HDMI 2.0b | Ajout de la prise en charge du HLG |
| HDMI 2.1 | Bande passante plus élevée et fonctions telles que la 4K jusqu’à 120 Hz avec les appareils compatibles |
La résolution maximale et la fréquence de rafraîchissement ne dépendent pas uniquement de la version HDMI. Le téléviseur, l’appareil source, le câble et le port HDMI utilisé doivent tous prendre en charge le mode souhaité.
Par exemple, si vous souhaitez connecter une PlayStation 5 ou une Xbox Series X|S et utiliser une résolution 4K à 120 Hz, le téléviseur et la connexion doivent prendre en charge ce mode. Tous les ports HDMI d’un téléviseur n’offrent pas nécessairement les mêmes capacités.
HDMI ARC et eARC
Certains ports HDMI disposent d’une fonction supplémentaire appelée ARC (Audio Return Channel). L’ARC permet au téléviseur de renvoyer le son via le câble HDMI vers une barre de son ou un amplificateur AV compatible.
eARC (Enhanced Audio Return Channel) est une version plus récente offrant une bande passante supérieure et la prise en charge de formats audio de meilleure qualité.
| Fonction | HDMI ARC | HDMI eARC |
|---|---|---|
| Transmission du son du téléviseur vers la barre de son | Oui | Oui |
| Utilise un câble HDMI | Oui | Oui |
| Audio à large bande passante | Limitée | Oui |
| Audio multicanal sans perte | Limitée | Oui |
| Adapté aux systèmes home cinéma modernes | Oui | Meilleure option |
Si le téléviseur et la barre de son prennent en charge eARC, la connexion HDMI eARC est généralement l’option à privilégier.
Le port est généralement identifié comme HDMI ARC ou HDMI eARC.
USB
Les ports USB permettent de connecter des supports de stockage et certains périphériques au téléviseur.
Selon le modèle du téléviseur, l’USB peut être utilisé pour :
- Lire des photos, de la musique et des vidéos depuis une clé ou un disque USB
- Enregistrer des programmes télévisés
- Connecter un clavier ou une souris
- Alimenter de petits appareils externes
- Connecter des caméras compatibles ou d’autres accessoires
Les téléviseurs peuvent être équipés de ports USB 2.0 ou de versions USB plus rapides. L’USB 2.0 offre des vitesses allant jusqu’à 480 Mbit/s, tandis que les versions USB 3.x peuvent offrir des vitesses de transfert de données nettement supérieures.
Les fonctions disponibles dépendent du logiciel du téléviseur. La présence d’un port USB ne signifie pas que le téléviseur est automatiquement compatible avec n’importe quel périphérique USB ou format de fichier.
Ethernet (LAN)
Le port Ethernet permet de connecter le téléviseur à un routeur ou à un réseau domestique à l’aide d’un câble réseau.
Une connexion filaire peut être utile dans les situations suivantes :
- Le téléviseur est éloigné du routeur Wi-Fi
- Le signal sans fil est faible
- Le réseau Wi-Fi est encombré
- La stabilité de la connexion est plus importante que la simplicité d’une connexion sans fil
Ethernet n’est pas automatiquement plus lent que le Wi-Fi. La vitesse réelle dépend du matériel réseau du téléviseur, du routeur et de la connexion réseau elle-même. Certains téléviseurs disposent de ports Fast Ethernet, tandis que d’autres prennent en charge le Gigabit Ethernet.
Pour le streaming vidéo, Ethernet comme le Wi-Fi peuvent être suffisants, mais une connexion filaire offre une meilleure stabilité lorsque les conditions du réseau sans fil sont difficiles.
Sortie audio optique (S/PDIF)
La connexion optique S/PDIF, également appelée connexion audio optique ou TOSLINK, transmet le son numérique du téléviseur vers une barre de son, un amplificateur AV ou un autre équipement audio.
Elle est utile lorsque l’appareil audio externe ne dispose pas de HDMI ARC ou eARC.
La connexion optique prend en charge le son stéréo et certains formats audio multicanaux compressés. Toutefois, sa bande passante est limitée par rapport au HDMI eARC. La sortie optique ne convient donc pas à tous les systèmes home cinéma modernes.
Si les deux appareils prennent en charge HDMI eARC, le HDMI constitue généralement une solution de connexion plus complète.
Entrée antenne (ANT IN)
L’entrée antenne permet de connecter le téléviseur à une antenne ou, selon le pays et le système de télévision, à la télévision par câble.
Il s’agit généralement d’un connecteur RF coaxial portant la mention ANT IN, RF IN ou une indication similaire.
Le tuner intégré du téléviseur détermine les normes de diffusion qu’il peut recevoir. Selon le modèle et le marché, le téléviseur peut prendre en charge la télévision terrestre, la télévision par câble ou d’autres types de diffusion.
Ce connecteur reste important, même si de nombreux utilisateurs regardent aujourd’hui la télévision via des services de streaming.
Entrée satellite (SAT)
Certains téléviseurs, notamment les modèles vendus en Europe et dans d’autres régions où la télévision par satellite est largement utilisée, disposent d’un connecteur distinct SAT IN.
Il permet à un téléviseur équipé d’un tuner satellite intégré compatible de recevoir directement les chaînes satellite à partir d’une antenne parabolique.
La présence d’une entrée antenne ne signifie pas à elle seule que le téléviseur prend en charge la réception satellite. La présence d’un connecteur SAT distinct indique généralement que le téléviseur dispose du matériel nécessaire à la réception satellite.
Vidéo composante (Y/Pb/Pr)
La vidéo composante est une ancienne connexion vidéo analogique qui utilise trois signaux distincts :
- Y — signal de luminance et de synchronisation
- Pb — signal de différence de couleur bleu
- Pr — signal de différence de couleur rouge
Les connecteurs sont généralement identifiés par les couleurs vert, bleu et rouge.
La vidéo composante offrait une meilleure qualité d’image que la vidéo composite et était largement utilisée avec les lecteurs DVD, les consoles de jeu et d’autres équipements vidéo anciens.
La connexion composante ne transmet pas le son. Des connexions séparées sont nécessaires pour les canaux audio gauche et droit.
Les entrées composante ont pratiquement disparu des téléviseurs modernes et servent principalement à connecter des équipements anciens.
Vidéo composite et RCA
La vidéo composite est une autre ancienne connexion analogique. Le signal vidéo est transmis par un connecteur RCA jaune, tandis que les connecteurs RCA rouge et blanc sont généralement utilisés pour les canaux stéréo droit et gauche.
Avec une connexion composite, les informations de l’image sont regroupées dans un seul signal. La qualité d’image est donc inférieure à celle d’une connexion composante ou HDMI numérique.
Les entrées composites peuvent encore être présentes sur certains téléviseurs anciens ou économiques. Elles sont parfois proposées via un adaptateur spécial connecté à une entrée AV propriétaire.
SCART
SCART était un connecteur largement utilisé en Europe avant que le HDMI ne devienne la norme.
Le SCART peut transmettre différents types de signaux vidéo et audio analogiques, notamment la vidéo composite et le RGB.
Le SCART était généralement utilisé pour connecter :
- Des magnétoscopes
- Des lecteurs DVD
- Des décodeurs de télévision numérique
- D’anciennes consoles de jeu
Aujourd’hui, le SCART est obsolète et se trouve rarement sur les téléviseurs modernes. Pour connecter un ancien appareil à un téléviseur moderne, un convertisseur approprié peut être nécessaire.
Connexions RGB
RGB décrit une méthode de transmission vidéo utilisant des composants distincts pour les couleurs rouge, verte et bleue.
Le terme peut désigner différentes interfaces physiques. Il ne faut donc pas automatiquement confondre RGB avec les trois connecteurs RCA utilisés pour la vidéo composante. Dans les anciens équipements électroniques, les signaux RGB pouvaient être transmis via SCART ou d’autres connecteurs.
Les téléviseurs modernes utilisent généralement le HDMI numérique plutôt que les connexions RGB analogiques.
IR Out
IR Out est une sortie infrarouge utilisée avec certains adaptateurs infrarouges externes ou systèmes de contrôle.
Elle peut permettre au téléviseur de contrôler des appareils externes compatibles à l’aide de signaux infrarouges. Cette connexion était plus courante sur les anciens téléviseurs ou certains modèles spécialisés.
Les téléviseurs modernes utilisent de plus en plus HDMI-CEC, Bluetooth, le contrôle via le réseau et d’autres technologies pour contrôler les appareils. Une sortie IR séparée est donc aujourd’hui relativement rare.
Quel port du téléviseur utiliser ?
Le choix du connecteur dépend de l’appareil que vous souhaitez connecter.
| Appareil | Connexion recommandée |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, de préférence un port doté des fonctions HDMI 2.1 nécessaires |
| Lecteur Blu-ray | HDMI |
| Appareil ou lecteur de streaming | HDMI |
| PC ou ordinateur portable | HDMI |
| Barre de son | HDMI eARC ou ARC |
| Amplificateur AV | HDMI |
| Clé USB | USB |
| Internet filaire | Ethernet |
| Internet via Wi-Fi | Wi-Fi intégré |
| Antenne | ANT IN |
| Antenne satellite | SAT IN, si compatible |
| Ancien lecteur DVD | HDMI, si disponible ; sinon entrée composante ou composite |
| Magnétoscope | Composite ou SCART sur les anciens téléviseurs ; un convertisseur peut être nécessaire avec les téléviseurs modernes |
Pour la plupart des appareils modernes, le HDMI doit être privilégié, car il permet de transmettre la vidéo et l’audio numériques avec un seul câble.
