Que signifient HDMI STB, DVI, MHL et HDMI ARC ?
Si vous faites attention aux étiquettes à proximité des ports HDMI sur les téléviseurs tels que Samsung, vous verrez les désignations STB, DVI, ARC et MHL. Sur n’importe quel téléviseur, vous trouverez toujours un port étiqueté ARC ou eARC.
Les inscriptions (STB, MHL, ARC, DVI) informent l’utilisateur de certaines informations. Si les désignations STB ou DVI sont purement conventionnelles puisque ces ports ne présentent aucune différence technique, alors l’inscription MHL et ARC (eARC) indique que le port dispose de fonctionnalités supplémentaires.
C’est important; par exemple, en 2020-2022, les fabricants de téléviseurs ont économisé de l’argent et installé un seul port HDMI 2.1 sur les téléviseurs. Ce port prend en charge le HDR et les fréquences d’images flottantes et est généralement désigné comme port de jeu.
La version HDMI dépend du type de contrôleur de traitement du signal (puce soudée sur la carte).
Quelles sont les étiquettes sur les ports HDMI
Ce sont les inscriptions que vous pouvez voir près du port HDMI. En règle générale, il existe toujours une numérotation des ports, vous pouvez donc voir le numéro de port lors de la connexion et sélectionner celui dont vous avez besoin dans les paramètres. Si le téléviseur dispose de ports MHL ou ARC (eARC), ils seront toujours signés puisque cette fonctionnalité est supplémentaire. Voici une brève explication :
- HDMI STB – connecte les appareils de streaming
- HDMI DVI – connecte les ordinateurs
- HDMI ARC – connecte les appareils audio pour la sortie sonore
- HDMI MHL – Connexion directe d’un smartphone à un téléviseur.
- HDMI Game – connecte les consoles de jeux
- HDMI HDCP – un port capable de traiter les signaux codés.
Signification du HDMI STB, expliquée
L’ entrée HDMI STB , communément appelée HDMI in1 ( STB – Set Top Box ), est conçue pour connecter des appareils tels que Fire Stick, Roku TV et des décodeurs par câble qui transmettent des signaux vidéo via HDMI à votre téléviseur. L’abréviation STB – Set Top Box est apparue lorsque divers décodeurs et autres appareils, tels que des consoles de jeux, ont commencé à être utilisés avec le téléviseur. Visuellement, ils ressemblaient à un boîtier habituellement placé au-dessus du téléviseur (avant l’avènement des téléviseurs minces). C’est pourquoi le nom de tous les appareils connectés au téléviseur a été raccourci en STB.
D’un point de vue technique, ce port est universel et n’importe quel appareil, comme un ordinateur portable, peut être connecté ; il s’agit d’un port standard, mais pour plus de commodité, certains fabricants le désignent simplement par STB.
Ce que signifie HDMI DVI
DVI a été le premier protocole permettant de transmettre de la vidéo numérique à un téléviseur ou un moniteur, mais l’audio n’était pas transmis via cette connexion. Les ports DVI étaient utilisés dans les ordinateurs jusque vers le milieu des années 2010. Vous pouvez encore les voir sur les PC aujourd’hui, même s’ils sont rarement utilisés. Le protocole DVI est obsolète et n’est plus utilisé dans les ordinateurs portables et les ordinateurs, mais à cette époque, les fabricants de téléviseurs pouvaient étiqueter un port HDMI comme DVI. Le protocole DVI est compatible avec HDMI, donc un appareil doté d’un port DVI peut transmettre de la vidéo à un téléviseur via un câble passif.
Il y a une dizaine d’années, il était courant d’étiqueter le port HDMI d’un téléviseur comme HDMI-in 2 ( DVI ). Dans ce cas, on supposait que le téléviseur ferait office de moniteur. Le port HDMI-DVI est ainsi nommé pour aider le propriétaire du téléviseur à choisir le port auquel connecter l’ordinateur. Ce port est universel et vous pouvez connecter n’importe quel appareil doté d’une sortie HDMI au port HDMI DVI de votre téléviseur.
Quel est le meilleur, HDMI ou DVI ?
Répondre à cette question est aussi simple que de comparer une voiture des années 1980 à une voiture de 2020. Les deux voitures semblent rouler, mais les fonctionnalités et la convivialité sont très différentes, comme pour les ports DVI et HDMI. DVI est une technologie obsolète, tandis que HDMI est une nouvelle technologie de transmission vidéo numérique. HDMI est meilleur et vous ne trouverez pas de ports DVI dans les appareils modernes. Le DVI est obsolète ; le port ne prend en charge que la résolution Full HD à 60 Hz.
Description des ports HDMI ARC et HDMI eARC
Le port HDMI ARC (Audio Return Channel) est une version spécialisée de l’interface HDMI standard qui peut renvoyer l’audio du téléviseur vers le câble HDMI. Selon le modèle de téléviseur, cette fonctionnalité nécessite l’activation de la transmission audio et peut nécessiter l’activation du HDMI CEC ou un paramètre ARC particulier.
Le téléviseur peut recevoir de la vidéo et de l’audio via l’entrée HDMI tout en fournissant une sortie audio via le port ARC. Cette fonctionnalité vous permet d’améliorer la qualité du son en connectant directement des appareils audio externes, tels que des barres de son, au téléviseur via le port HDMI ARC. Il n’y a toujours qu’un seul port ARC sur le téléviseur.
HDMI ARC contre HDMI eARC
Avec l’introduction du HDMI 2.0, la fonction Enhanced Audio Return Channel (eARC) est une extension de la bande passante du chemin audio qui permet à des formats audio plus complexes, notamment le son surround 7.1 et Dolby et DTS, d’être transmis de votre téléviseur à votre système audio. .

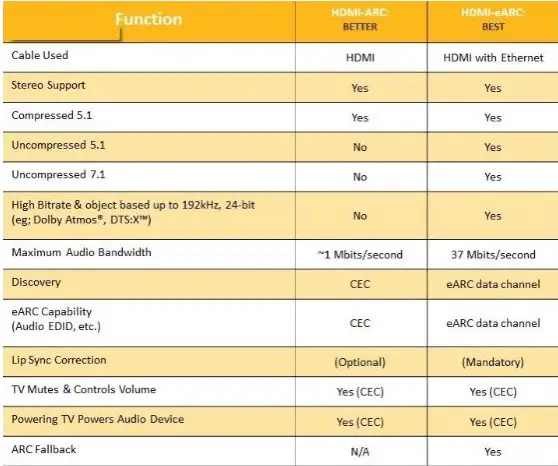

| Function | HDMI-ARC | HDMI-eARC |
| Cable Used | HDMI | HDMI with Ethernet |
| StereoSupport | Yes | Yes |
| Compressed 5.1 | Yes | Yes |
| Uncompressed 5.1 | No | Yes |
| Uncompressed 7.1 | No | Yes |
| High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS) | No | Yes |
| Maximum Audio Bandwidth | 1 Mbit/s | 37Mbit/s |
| Discovery | CEC | eARC data channel |
| eARC Capability | CEC | eARC data channel |
| Lip Sync Correction | Optional | Mandatory |
| TV Mutes &Controls Volume | Yes | Yes |
| Powering TV Powers Adio Device | Yes | Yes |
| ARC Fallback | No | Yes |
Port HDMI MHL expliqué
Un port HDMI labellisé « HDMI in 4 ( MHL – Mobile High-Definition Link ) » complète la fonction HDMI standard et permet de connecter votre smartphone à votre téléviseur via un câble USB-HDMI passif. Cette fonctionnalité vous permet de diffuser directement des vidéos ou des photos de votre smartphone sur votre téléviseur – une méthode qui, bien que considérée comme obsolète, est toujours très demandée dans la communauté des joueurs. Les joueurs utilisent souvent cette connexion pour afficher des jeux sur de grands écrans avec une latence minimale. La mise en miroir d’écran d’un smartphone vers un téléviseur via AirPlay pour les smartphones Apple ou Chromecast pour les appareils Android offre des solutions plus simples et plus modernes.
HDMI (MHL) indique qu’une puce spécialisée est installée dans ce port HDMI de votre téléviseur. La puce convertit l’interface USB en interface HDMI. Vous pouvez diffuser des vidéos de votre smartphone sur votre téléviseur et contrôler les vidéos sur votre smartphone à l’aide de la télécommande de votre téléviseur, en effectuant des actions telles que la lecture, la pause et l’affichage de photos.
Dans les cas où le port HDMI du téléviseur ne prend pas en charge MHL, le smartphone peut toujours être connecté au téléviseur à l’aide d’un adaptateur actif avec une source d’alimentation externe. Bien que cette méthode vous permette de regarder des vidéos, elle limite le contrôle de votre smartphone sur votre téléviseur.
Port HDMI Jeu expliqué
L’avènement des ports HDMI 2.1, prenant en charge un taux de rafraîchissement variable (VRR) tel que 44-144 Hz, permet aux téléviseurs d’afficher le contenu de manière plus fluide. Cela améliore considérablement l’expérience visuelle des actions rapides et réduit les déchirures d’écran et les saccades dans les jeux vidéo.
Cependant, l’intégration des ports HDMI 2.1 dans les téléviseurs a pris du temps. Il a fallu plus de temps aux fabricants de téléviseurs pour s’adapter à cette nouvelle norme. Très tôt, les fabricants ont commencé à équiper les téléviseurs d’un seul port HDMI 2.1, principalement en raison de la complexité et du coût de mise en œuvre de cette technologie avancée.
Pour aider les consommateurs à identifier le port optimal pour connecter des appareils haut de gamme tels que les consoles de jeux, les fabricants ont placé une icône de console de jeux à côté du port HDMI 2.1 correspondant. Ce signal visuel indique que le port peut prendre en charge les taux de rafraîchissement vidéo les plus élevés, offrant ainsi une expérience de jeu optimale.
Explication du port HDMI HDCP
« HDCP 2.2 » fait référence au protocole HDCP (High-bandwidth Digital Content Protection) pris en charge par les ports HDMI du téléviseur. Ce protocole de cryptage empêche la duplication non autorisée de contenu audio et vidéo numérique lors de sa transmission via des connexions HDMI.
La volonté de mettre en œuvre le HDCP est née de la nécessité de protéger la vidéo contre le piratage. La norme HDCP a été développée pour crypter le contenu numérique lors de la transmission entre des sources (telles que des décodeurs, des lecteurs DVD ou Blu-ray et des appareils de streaming) et des téléviseurs. Pour mettre en œuvre ce cryptage, les téléviseurs sont équipés de puces spéciales devant la puce HDMI qui codent le signal vidéo pour garantir que le contenu protégé par le droit d’auteur est crypté. Cela garantit que le contenu précieux identifié par les données intégrées dans un fichier vidéo n’est accessible que via des appareils autorisés conformes aux normes HDCP.
Le HDCP fait depuis longtemps partie de la protection des contenus numériques et, au fil du temps, son utilisation est devenue la mesure par défaut. Cependant, certains fabricants marquent explicitement leurs ports HDMI avec des versions spécifiques de HDCP, telles que HDCP 2.2 ou HDCP 2.3, pour indiquer le niveau de protection des droits d’auteur pris en charge.
Tableau comparatif des versions HDMI
Voici un petit tableau comparant les capacités des différentes versions de ports HDMI. Par exemple, si votre téléviseur dispose d’un port (eARC), cela signifie qu’il est conforme à la norme HDMI 2.1.
| HDMI version | |||||||
|---|---|---|---|---|---|---|---|
| 1.0 | 1.1 | 1.2–1.2a | 1.3–1.3a | 1.4–1.4b | 2.0–2.0b | 2.1 | |
| Full HD Blu-ray Disc and HD DVD video | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Consumer Electronic Control (CEC) | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| DVD-Audio | No | Yes | Yes | Yes | Yes | Yes | Yes |
| Super Audio CD (DSD) | No | No | Yes | Yes | Yes | Yes | Yes |
| Auto lip-sync | No | No | No | Yes | Yes | Yes | Yes |
| Dolby TrueHD / DTS-HD Master Audio bitstream capable | No | No | No | Yes | Yes | Yes | Yes |
| Updated list of CEC commands | No | No | No | Yes | Yes | Yes | Yes |
| 3D video | No | No | No | No | Yes | Yes | Yes |
| Ethernet channel (100 Mbit/s) | No | No | No | No | Yes | Yes | Yes |
| Audio return channel (ARC) | No | No | No | No | Yes | Yes | Yes |
| 4 audio streams | No | No | No | No | No | Yes | Yes |
| 2 video streams (Dual View) | No | No | No | No | No | Yes | Yes |
| Perceptual Quantizer (PQ) HDR OETF (SMPTE ST 2084) | No | No | No | No | No | Yes | Yes |
| Hybrid Log-Gamma (HLG) HDR OETF | No | No | No | No | No | Yes | Yes |
| Static HDR metadata (SMPTE ST 2086) | No | No | No | No | No | Yes | Yes |
| Dynamic HDR metadata (SMPTE ST 2094) | No | No | No | No | No | No | Yes |
| Enhanced audio return channel (eARC) | No | No | No | No | No | No | Yes |
| Variable Refresh Rate (VRR) | No | No | No | No | No | No | Yes |
| Quick Media Switching (QMS) | No | No | No | No | No | No | Yes |
| Quick Frame Transport (QFT) | No | No | No | No | No | No | Yes |
| Auto Low Latency Mode (ALLM) | No | No | No | No | No | No | Yes |
| Display Stream Compression (DSC) | No | No | No | No | No | No | Yes |
