Ports et connecteurs sur les téléviseurs

HDMI

High-Definition Multimedia Interface (HDMI) – interface pour le multimédia haute définition, permettant de transférer des signaux vidéo numériques et des signaux audio numériques multicanaux haute résolution avec protection contre la copie (High Bandwidth Digital Copy Protection, HDCP). La prise HDMI permet la connexion numérique DVI de plusieurs appareils avec les câbles appropriés. Ces connecteurs permettent de connecter à un téléviseur des appareils différents :

  • ordinateur
  • Lecteur DVD
  • les consoles de jeux
  • Lecteurs Blu-ray

HDMI a une bande passante entre 4,9 et 10,2 Gb / s
Il existe plusieurs normes HDMI et les fabricants précisent qu’une norme de transmission est prise en charge, par exemple HDMI 1.3 ou HDMI 1.4






Les différences entre les normes portent sur HDMI 1.3, 1.4a, 1.4b, 2.0, 2.0a, 2.0b, 2.1

  • HDMI 1.3 – interface à bande passante accrue avec 4,95 Gbits / s à 10,2 Gb / s ; prise en charge supplémentaire des nouveaux formats audio numériques Dolby HD et DTS-HD
  • HDMI 1.4 – Prise en charge de la résolution 4K x 2K (3840 × 2160 Hz à 24/25/30 et 4096 × 2160 à 24 Hz) ; Le nouveau connecteur d’interface pour les appareils miniatures – micro-HDMI (Type D). Prise en charge de la 3D. Canal de retour audio ARC, permettant de transférer le son du téléviseur.
  • HDMI 1.4a – Image 3D améliorée
  • HDMI 1.4b – Ajout de la prise en charge de la vidéo 1080p à 120 Hz.
  • HDMI 2.0 – support vidéo, 4K (UHD), 60Hz
  • HDMI 2.0a – ajout du support HDR
  • HDMI 2.0b – Ajout du HLG, HDR10
  • HDMI 2.1 – Ajout de l’UHD 120Hz, 8k 120Hz.
  • Les fondateurs de HDMI sont les sociétés Hitachi, Matsushita Electric Industrial (maintenant Panasonic) (Panasonic / National / Technics / Quasar), Philips, Silicon Image, Sony, Thomson (RCA).

Port USB

Universal Serial Bus – Transmission de données en série entre appareils électroniques.
Pour connecter des périphériques au bus USB, on utilise un câble à quatre fils, deux fils pour transmettre et recevoir les données, et les deux fils – pour alimenter le périphérique. Avec les lignes d’alimentation USB intégrées, vous pouvez connecter un dispositif USB sans sa propre alimentation. USB fournit 5V 0,5A est la norme, mais en raison de l’augmentation des dispositifs qui consomment plus de puissance 0,5A, dans les téléviseurs et les ports de poste pour sortir une puissance accrue 1A. Dans l’image, vous pouvez voir (augmentation) TV Samsung SMART TV 3D Full HD LED UE40ES6100 que le connecteur USB inférieur signé HDD 5V 1A.

Utilise deux standards USB 2.0, USB 3.0

L’USB 3.0 est la troisième version majeure de la norme Universal Serial Bus (USB) pour la connectivité des ordinateurs. Entre autres améliorations, l’USB 3.0 ajoute un nouveau mode de transfert appelé « SuperSpeed » (SS), capable de transférer des données jusqu’à 5 Gbit/s (625 Mo/s), ce qui est plus de dix fois plus rapide que le haut débit de 480 Mbit/s (60 Mo/s) de l’USB_2.0″.
Outre les différents connecteurs utilisés sur les câbles USB 3.0, ils se distinguent également de leurs homologues 2.0 soit par la couleur bleue des ports, soit par les initiales SS sur les fiches.
L’USB est utilisé dans les téléviseurs pour connecter des périphériques de stockage externes et des webcams.

Port composant (Y / Pb / Pr)

Entrée en composantes pour la réception d’un signal analogique sur le téléviseur. Transmet les signaux suivants

  • Y -transmet le niveau de luminosité et les impulsions de l’horloge. indiqué par un cercle jaune vert
  • Pb – traduit la différence entre le bleu et le niveau de luminance est indiqué par un cercle bleu
  • Pr – indique la différence entre le niveau de luminosité du rouge et celui indiqué par un cercle rouge

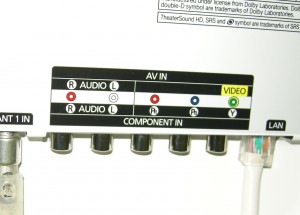

    Comme la transmission sur le signal d’entrée en composantes est moins convertie, il y a moins de perte de qualité d’image par rapport à une connexion RVB standard (SCART). Dans de nombreux modèles de téléviseurs modernes, les téléviseurs Samsung ne sont pas équipés de connecteurs RVB, mais uniquement de composants. Port (AV) x 1 (Audio commun pour composant)

Les connecteurs en composantes ou composites ne peuvent transmettre la vidéo à l’audio qu’en utilisant l’entrée audio composite.






Port S/PDIF

Conçu pour transmettre le son du téléviseur au format numérique via un câble optique. Il est utilisé lorsque le téléspectateur souhaite apporter le son à des haut-parleurs externes.

Scart, RGB, RCA port

Connecteur Péritel au standard européen pour connecter des appareils multimédia tels que TV, magnétoscope, lecteur DVD La connexion Péritel unifie les différents appareils, elle combine tous les signaux nécessaires dans un seul connecteur.

En Ethernet, le port LAN

Connecteur standard pour connecter le téléviseur à un réseau informatique, pour assurer la sortie du téléviseur vers l’Internet, ainsi que pour créer un réseau domestique.
Il permet de se connecter à Smart TV, Skype, Netflix, Youtube.
Outre l’installation d’un logiciel spécial sur votre ordinateur, vous pouvez regarder des films depuis votre ordinateur.

« Port « IR Out

est utilisé pour connecter l’adaptateur infrarouge. Le téléviseur est équipé de la télécommande universelle qui permet de contrôler une boîte de câble, les lecteurs Blu-ray, le cinéma maison et les autres appareils connectés au téléviseur par des dispositifs tiers externes à l’aide de la télécommande.
En installant l’adaptateur, vous avez la possibilité de travailler avec une seule télécommande.
